Matlab之Simulink中的sum模块符号分布

文章介绍了sum模块的使用，特别是矢量规则，包括逆时针读取符号、空隙个数对符号位置的影响。符号+、-和|在不同场景下的作用，以及如何根据空隙数量确定它们的位置。文章提供了实例验证这些规则，并指出在某些情况下，符号|作为占位符并不实际显示。

1 sum使用简介

相信大家在使用sum模块时应该都经历过被+、-、|这三个符号摆放位置的折磨，希望这篇文章可以帮助到你。

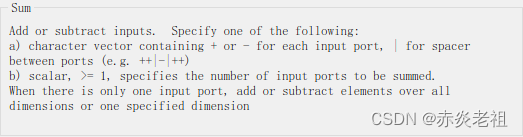

百度翻译如下：

增加或减少输入。指定以下选项之一：

a）每个输入端口包含+或-的字符矢量，|表示端口之间的间隔符（例如++|-|++）

b）标量，>=1，指定要求和的输入端口数。

当只有一个输入端口时，在所有维度或一个指定维度上添加或减去元素。

人翻译百度翻译：

a）矢量用法，输入为加减号，较为常用，本文主要解释这个用法。

b）标量用法，输入为阿拉伯数字，如输入3，会显示三个加号。

当输入1或是单独+时，会显示求和符号。

图1：逆时针读取

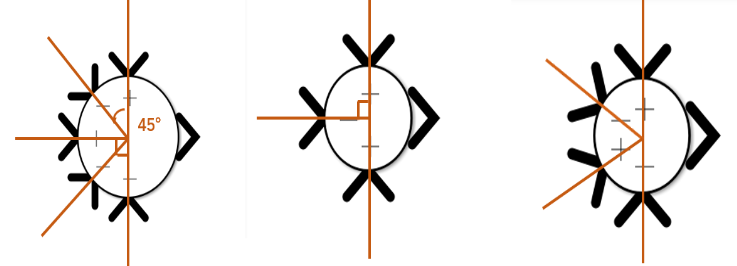

图2：按符号间空隙个数均分180度

图3：List of signs +-|–

符号个数分别为5，3，4，空隙个数分别为4，2，3，就可以按照空隙个数先确定各符号位置。

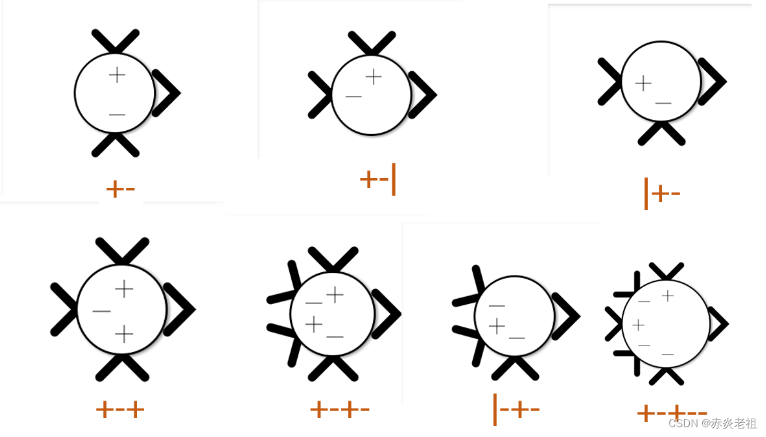

以第一行第一个图为例（略写为1-1，下同）：共两个符号，空隙1个，故空隙180度。
1-2：共三个符号，空隙2个，每个90度，由于第三个符号为’|’故空着，余图亦易理解。
目前就是这些，目前只研究了main菜单，后面的信号属性基本用不到，挖坑。
