详解PR控制器

1 PR控制以及使用PR控制用于单相离/并网逆变器

1.0 前言

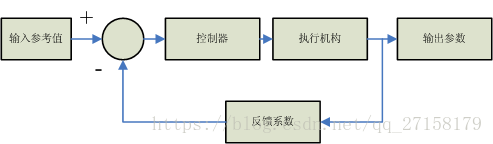

在一个闭环控制系统中，可分为输入参考值、闭环控制器、执行机构、输出参数，反馈系数，这几个部分。

设计一款控制器，可以让系统的输出参数跟踪输入参考值，达到了控制的目的。在直流控制系统中，常用的控制器就是比例微分积分（Proportion Integration Defferentiation，PID）控制器了。然而，在交流系统中，PID控制器由于对高频信号的跟踪性能较差，并不能满足设计要求。而PR控制器，对特定频率信号的跟踪效果是良好的。


1.1 基本知识

PR控制器原理：

系统在双闭环控制过程中通常使用传统的PI控制器，但是电网在基波处的增益是有限值，PI控制器能够实现对直流信号的无静差追踪，却并不能在正弦信号的追踪过程中实现无静差，相应产生的稳态误差会造成追踪电流在有效值幅值和相位上的误差。电流有效值幅值上的误差，可以通过增大控制器的比例系数，相应的增大基波频率的增益来实现，但是并不能完全的消除误差，仍是有差调节。在幅值误差得到有效改善的情况下，系统的误差主要表现为相位误差，需要通过控制器的改进来减小相位的误差值。

根据PR控制器在跟踪控制方面的优势，用PR控制器替代PI控制器，在系统加载冲击性负载时，可以有很好的响应速度，保证了系统良好的动态稳定性。

下面给出 PR 控制器的传递函数以及对应的基波频率处的增益:

根据（1）（2）可以看出，由于基波频率处的增益趋于无穷大，使系统在追踪固定频率正弦信号时能够实现无静差追踪。


PR控制的传递函数形式为：

利用matlab绘制一下该传递函数的幅频响应，是在谐振频率ω = ωo的频率点增益无穷大，且没有相位滞后。

根据PR控制器上述的特性，我们可以设计谐振频率等于电网的角频率，使电网基波信号增益无穷大而其他频段增益小，从而应用在交流电路的控制中。

至于为什么不用传统的PI控制，其原因是PI控制器对于交流信号的控制性能差，对直流信号的跟踪性能好，直流信号增益无穷。因此DC-DC变换中多采用PI控制，而在交流中也可以通过DQ坐标变换，将需要控制的交流信号变换为直流信号，再用直流控制器PI控制旋转坐标系下的d轴分量与q轴分量，从而间接控制交流量的效果。

总而言之，PI是直流信号控制器，PR是交流控制器。


1.2 实际使用

实际应用中，虽然 PR 控制在基波频率处拥有较高 的增益,但是相角裕度较小,带宽较窄,引起系统发生振荡，容易造成控制器谐振频率的偏移,影响系统稳定。由于电网频率不会严格的等于50Hz，难免存在波动，因此前文提到的PR控制器在电网频率稍微偏离50Hz，增益大幅衰减。为增加相角裕度和带宽宽度、控制的鲁棒性，可以通过添加增益较高的低通滤波器实现，增加截止频率ωc，改写传递函数为：

修改后的PR控制器，亦称为准比例谐振控制（Quasis Proportional Resonant），在谐振频率附近的小范围内，仍然具有高增益，因此能适用电网频率波动的情况。

增加了2ωr之后，减小了谐振频率处的增益，但是却在谐振频率附近形成了一个具有较大增益的频带，由此减小频率偏移带来的影响。

你可以改变 ωrωr，通过在MATLAB中运行如下代码来亲自感受一下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
s = tf([1, 0], 1) ;

Kp = 15 ;
Kr = 2000 ;
wr = 50 * 2 * pi ;
wi = pi ;

G_PR = Kp + Kr * s / (s^2 + wr^2)
figure
bode(G_PR)

G_QPR = Kp + 2 * wi * Kr * s / (s^2 + 2 * wi * s +  wr^2)
figure
bode(G_QPR)

至此，我们发现应用准谐振控制时需要整定3个参数，Kp、Kr、ωc。先回顾PID的三个参数。

  • P因子，决定响应速度。
  • I因子，决定稳态误差。
  • D因子，决定抗扰能力。

而通常在电力电子中多用PI控制，电力传动有PI也有PD。PI控制电机无静差调速，可用于舵机消除抖动。

式中:Kp，Kr，ωc 为控制器参数，ω0=314 rad/s。

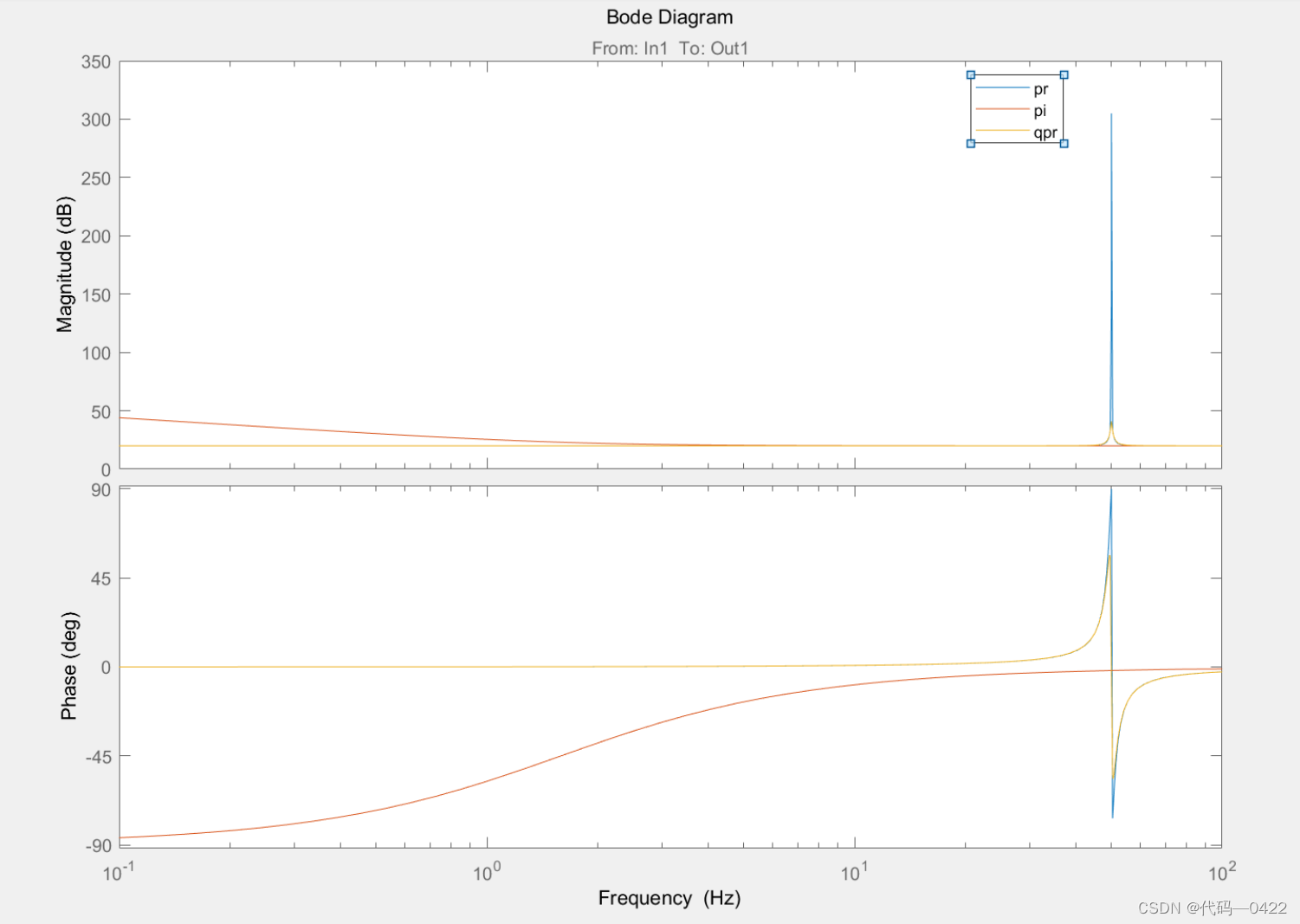

PI 控制PR控制和准 PR 控制的频率特性如图所示。

kp=10，ki = kr = 100；

图中，PI 控制器在基波频率处的增益几乎为零,而PR控制器与准PR 控制器在基波频率处的增益却很大, 且具有相似的频率特性,可以在指定的频率下对稳态误差 进行有效的消除,故可利用准PR控制器来代替PI控制器,从而在消除幅值误差的同时消除相位误差,做到对指 定信号的准确追踪,消除了稳态误差。

波特图详细对比

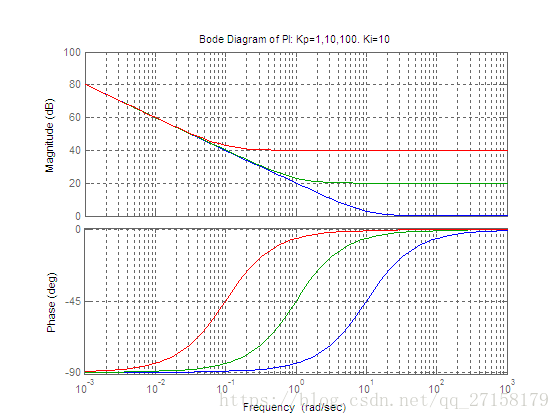

下图是当Kp分别取为1、10、100，Ki=10时PI控制器的波特图（蓝色是Kp=1，绿色是Kp=10，红色是Kp=100）。

附上实现代码：

1
2
3
4
5
6
7
8
9
10
11
% this is Matlab code:
Ki=10;
Kp=1;
PIs1=tf([Kp,Ki],[1,0])
Kp=10;
PIs2=tf([Kp,Ki],[1,0])
Kp=100;
PIs3=tf([Kp,Ki],[1,0])
bode(PIs1,PIs2,PIs3)
title('Bode Diagram of PI: Kp=1,10,100. Ki=10')
grid on

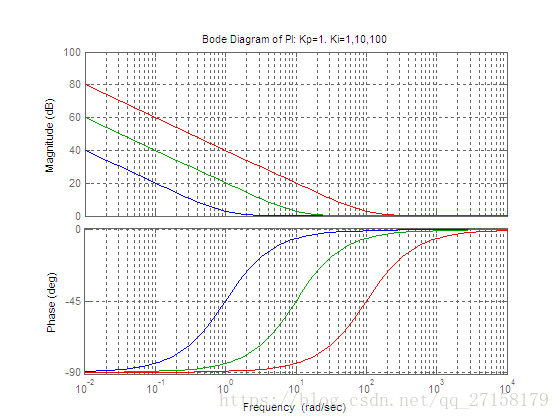

下图是当Kp=1，Ki分别取为1、10、100时PI控制器的波特图（蓝色是Ki=1，绿色是Ki=10，红色是Ki=100）。

附上实现代码：

1
2
3
4
5
6
7
8
9
10
11
Kp=1
Ki=1
PIs1=tf([Kp,Ki],[1,0])
Ki=10
PIs2=tf([Kp,Ki],[1,0])
Ki=100
PIs3=tf([Kp,Ki],[1,0])
figure(2)
bode(PIs1,PIs2,PIs3)
grid on
title('Bode Diagram of PI: Kp=1. Ki=1,10,100')

可以看到，PI控制器对高频信号的增益会较低，而对低频信号会有较大的放大作用。假如使用PI控制器对50Hz及以上（角频率314rad/sec）的正弦波进行跟踪，系统的跟踪特性会较差。而且会把低频噪声放大。

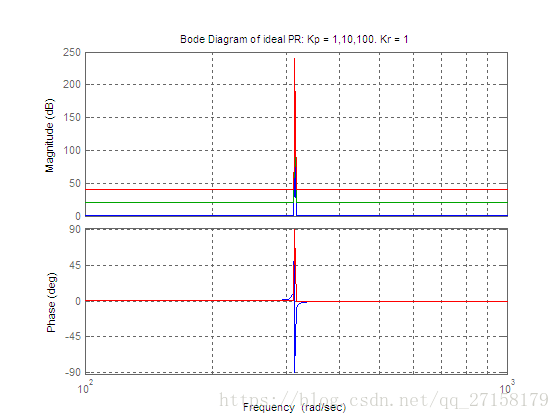

下图是当Kp分别取为1、10、100，Kr=1时理想的PR控制器的波特图（蓝色是Kp=1，绿色是Kp=10，红色是Kp=100）。

附实现代码：

1
2
3
4
5
6
7
8
9
10
Kr=1;
Kp=1;
PR_ideal1 = Kp + tf([Kr,0],[1,0,wo^2])
Kp=10;
PR_ideal2 = Kp + tf([Kr,0],[1,0,wo^2])
Kp=100;
PR_ideal3 = Kp + tf([Kr,0],[1,0,wo^2])
bode(PR_ideal1,PR_ideal2,PR_ideal3)
grid on
title('Bode Diagram of ideal PR: Kp = 1,10,100. Kr = 1')

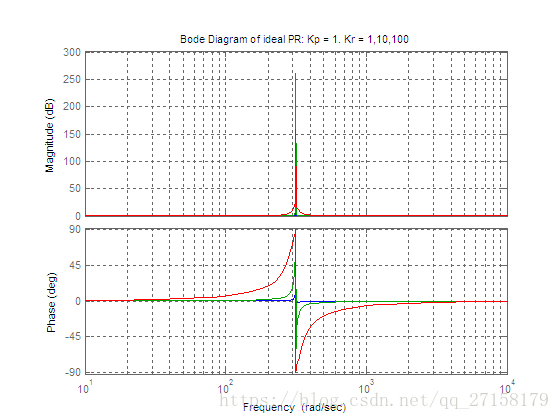

下图是当Kp=1，Kr分别取为1、10、100时理想的PR控制器的波特图（蓝色是Kr=1，绿色是Kr=10，红色是Kr=100）。

附实现代码:

1
2
3
4
5
6
7
8
9
10
11
Kp=1;
Kr=1;
PR_ideal1 = Kp + tf([Kr,0],[1,0,wo^2])
Kr=10;
PR_ideal2 = Kp + tf([Kr,0],[1,0,wo^2])
Kr=100;
PR_ideal3 = Kp + tf([Kr,0],[1,0,wo^2])
figure(4)
bode(PR_ideal1,PR_ideal2,PR_ideal3)
grid on
title('Bode Diagram of ideal PR: Kp = 1. Kr = 1,10,100')

上面理想PR的波特图，可以看到就算调整PR的参数，波形也没什么大的变化。在实际使用中，可能进行实时调参的。图像变化这么小，跟踪效果也不会好。

接下来看看实际使用的PR控制器的波特图。

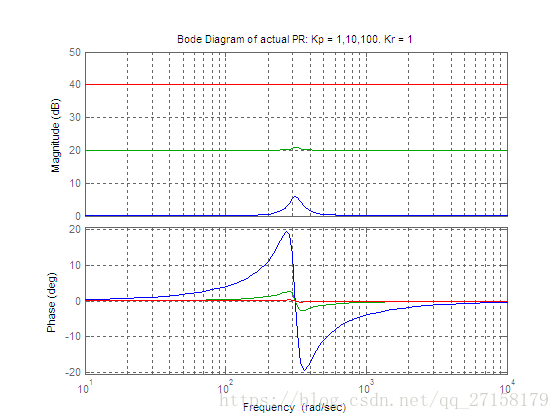

下图是当Kp分别取为1、10、100，Kr=1时实际的PR控制器的波特图（蓝色是Kp=1，绿色是Kp=10，红色是Kp=100）。

附实现代码：

1
2
3
4
5
6
7
8
9
10
Kr=1;
Kp=1;
PR1=Kp+tf([2*Kr*wc,0],[1,2*wc,wo^2])
Kp=10;
PR2=Kp+tf([2*Kr*wc,0],[1,2*wc,wo^2])
Kp=100;
PR3=Kp+tf([2*Kr*wc,0],[1,2*wc,wo^2])
bode(PR1,PR2,PR3)
grid on
title('Bode Diagram of actual PR: Kp = 1,10,100. Kr = 1')

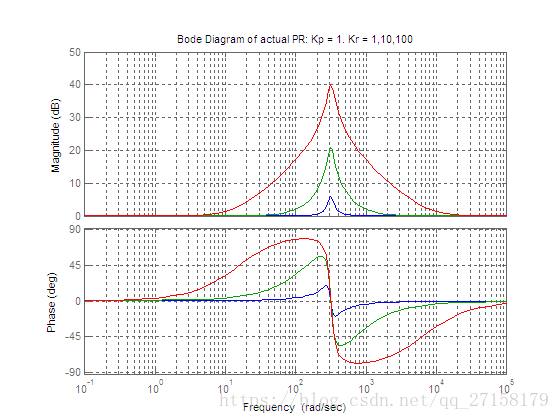

下图是当Kp=1，Kr分别取为1、10、100时实际的PR控制器的波特图（蓝色是Kr=1，绿色是Kr=10，红色是Kr=100）。

附实现代码：

1
2
3
4
5
6
7
8
9
10
Kp=1;
Kr=1;
PR1=Kp+tf([2*Kr*wc,0],[1,2*wc,wo^2])
Kr=10;
PR2=Kp+tf([2*Kr*wc,0],[1,2*wc,wo^2])
Kr=100;
PR3=Kp+tf([2*Kr*wc,0],[1,2*wc,wo^2])
bode(PR1,PR2,PR3)
grid on
title('Bode Diagram of actual PR: Kp = 1. Kr = 1,10,100')

PI和PR的Kp作用类似，都是增大开环增益，增加控制精度。

Ki和Kr作用类似：降低系统稳态误差。

准PR控制器的设计

通过对准PR控制器的传递函数的分析,可以明确在 控制器参数的设计过程中,主要是对 Kp ,Kr,ωc 进行选 择,所以本文首先使用控制变量的方法来对各个参数的作用进行分析。

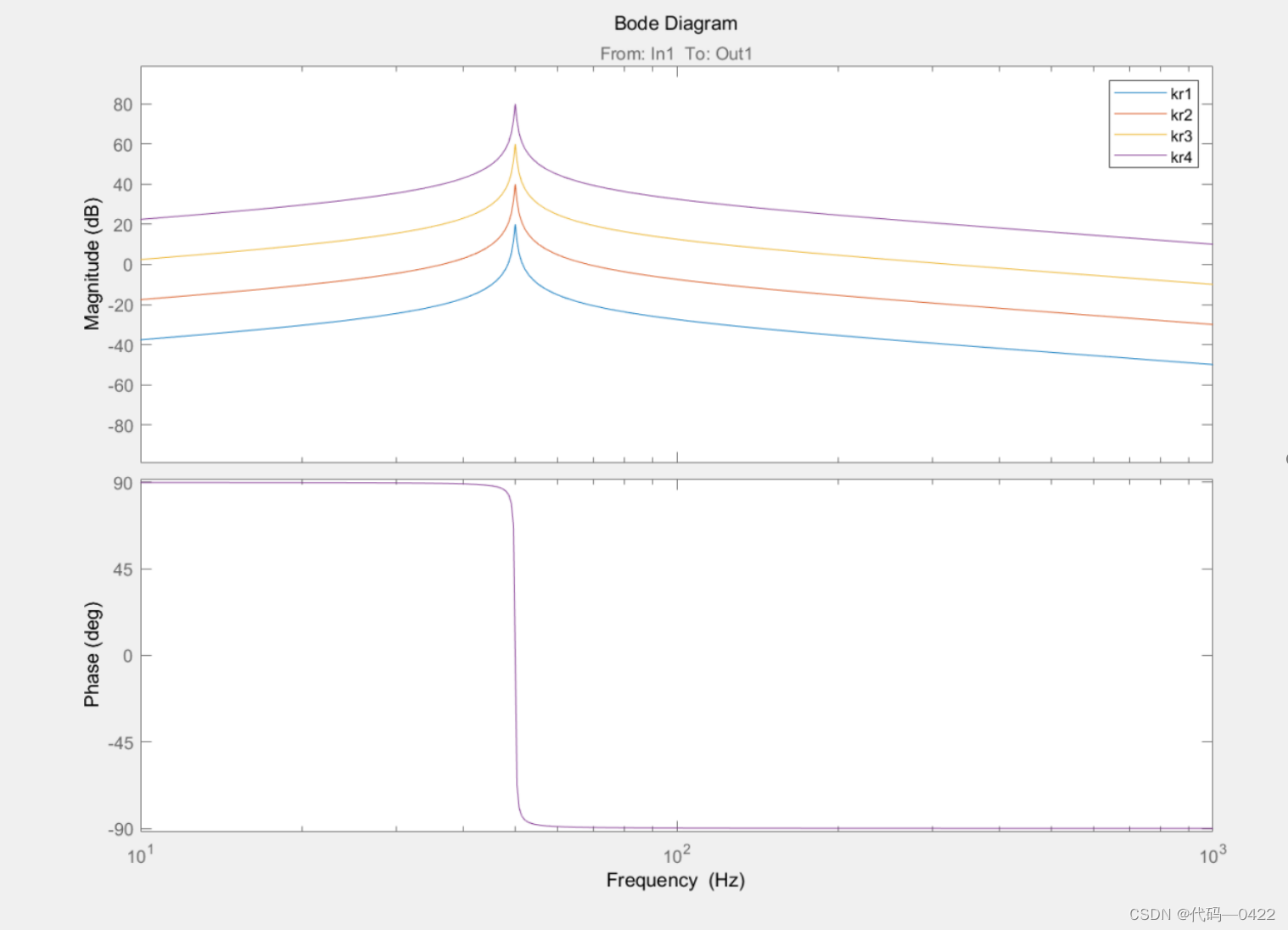

首先令 Kp2 =0,ωc =1,同时使 Kr 不断变化,对应的频 率特性如图 4 所示。
Kr1=10
Kr2=100
Kr3=1000
Kr4=10000

由图 可知,在参数 Kr 的变化过程中,只有控制器的增益相应的进行变化,并且随着 Kr 的增大,控制器的增益 增大的同时,稳定性不断加强,但却不会对控制器的带宽 造成影响。然而 Kr 增大到一定程度就会引起谐波分量的放大,所以要合理的选择参数 Kr,既满足基波频率处有较 大的增益,又能具有一定的衰减性。

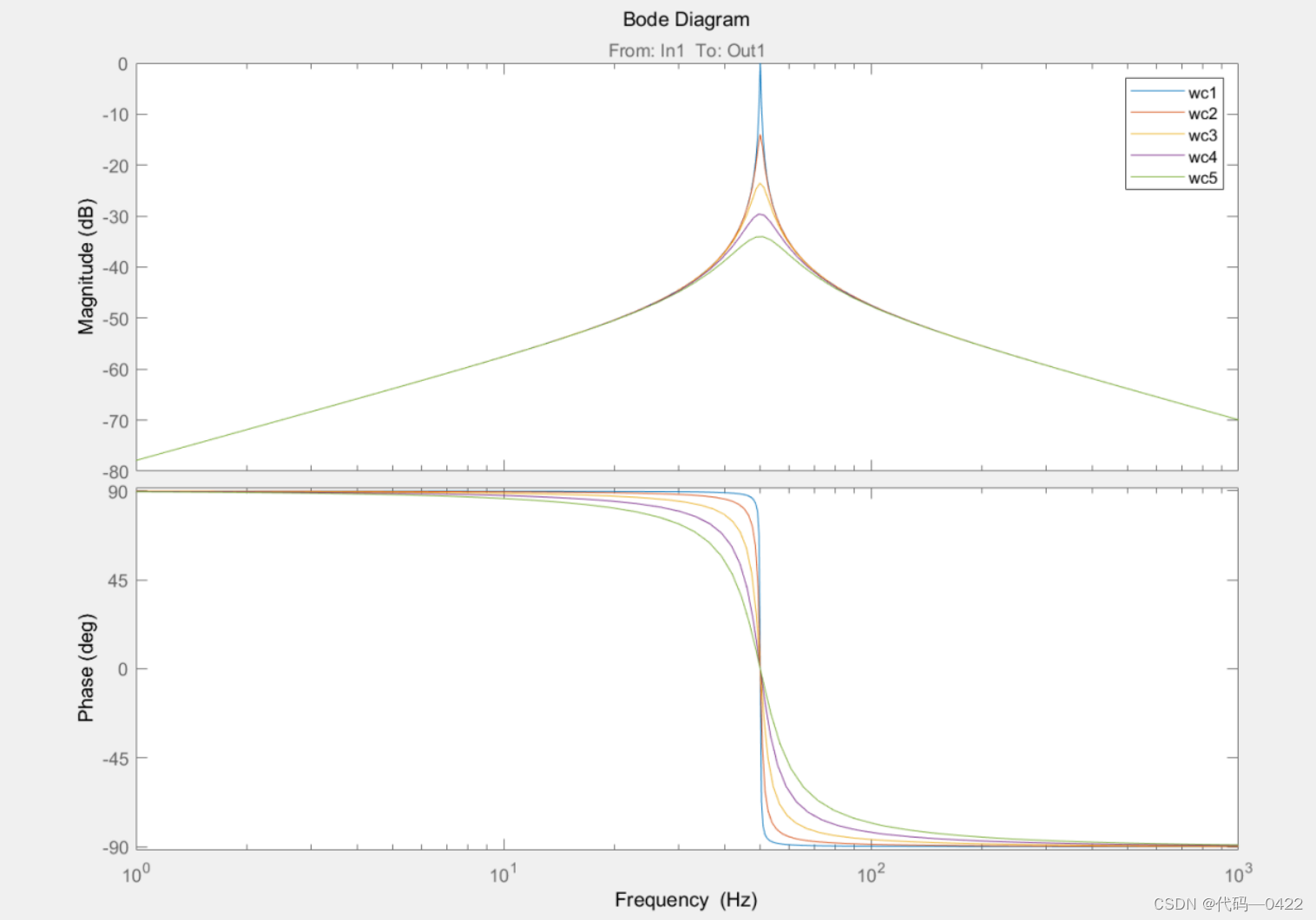

令 Kp=0,Kr=1,ωc 进行不断变化,对应的频率特性如图所示。
Wc =1,
Wc =5,
Wc =15，
Wc =30,
Wc =50，

从图 5 中可得,在参数ωc 变化过程中,控制器的增益与带宽同时发生变化,说明ωc 对两者都存在相关性,虽然 随着ωc 的增大,控制器基波频率处的增益未发生改变,但 控制器非基波频率处的增益和带宽却同时变大,所以参数 ωc 的选择需要根据频率的波动和控制器带宽的需求共同决定。

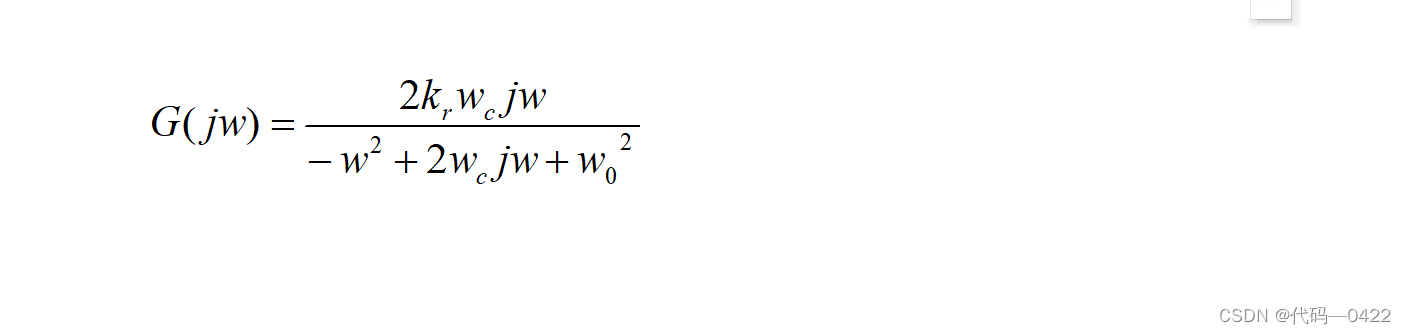

在分析 Kp变化之前,先令 Kp =0,并将 jω=s 带入到H(s)中,得到

令上式中的ω0/2ωc=Q,则 Q 看作 PR 控制器谐振环节 的品质系数。
设电网允许的频率波动是±0.5 Hz,此时的控制器带 宽为 d=1 Hz，
,在 |Q （ω/ω0 -ω0/ ω） | =1 时可得频率之间相差带宽为 d = ωc /2πQ = ωc/ π,对应的ωc =3.14。

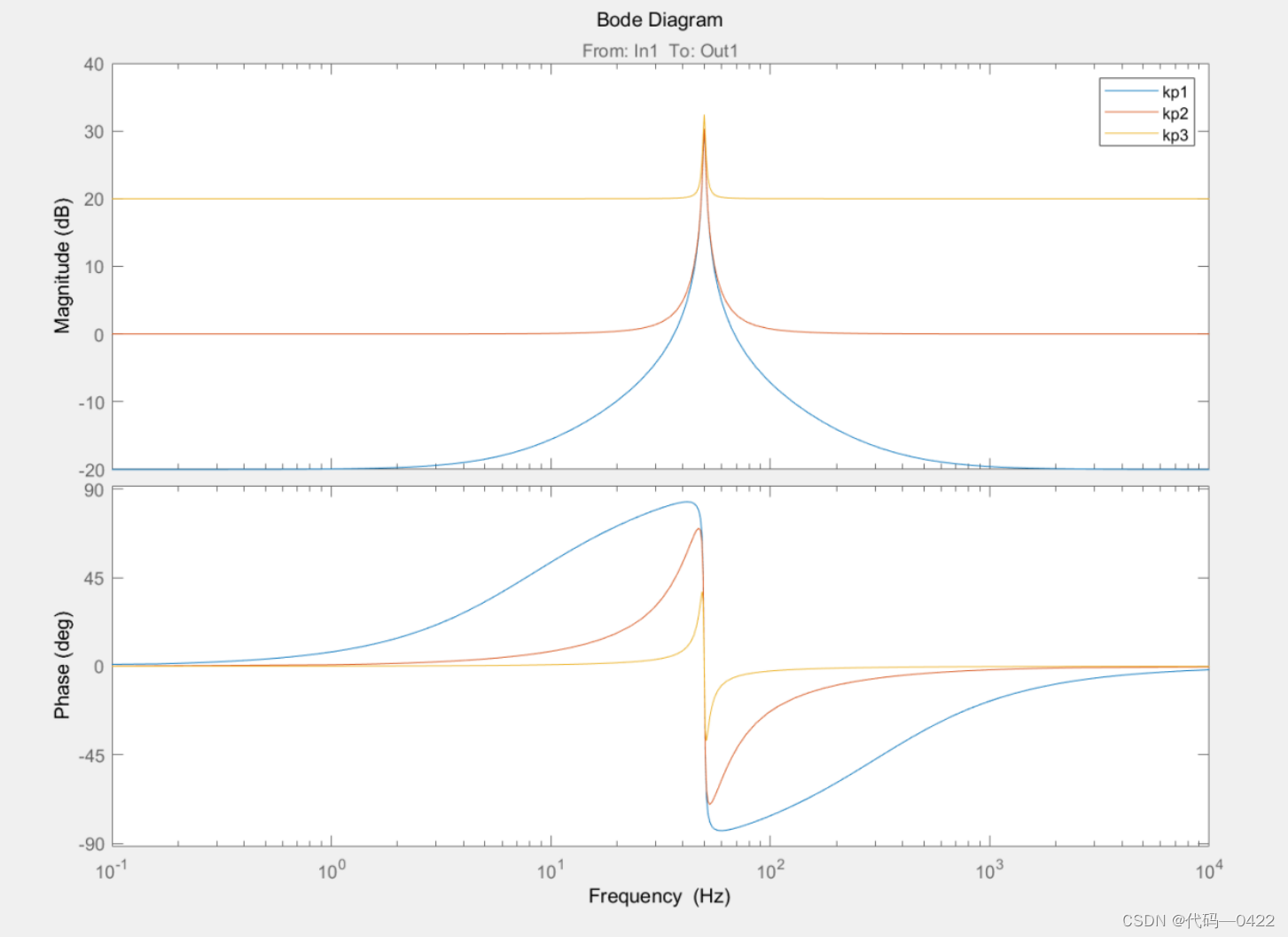

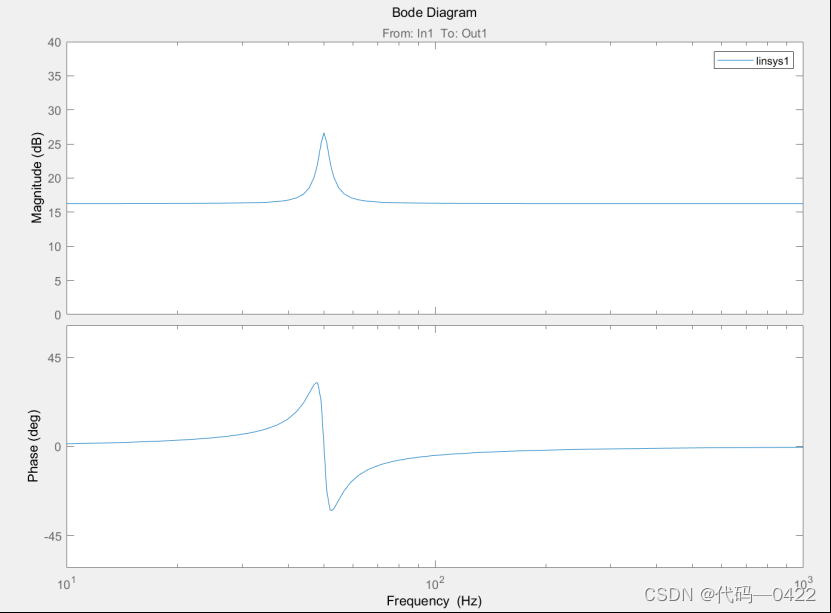

最后令 Kr=100,ωc =3.14,Kp 进行变化,对应的频率特性如图 所示
kp= 0.1 ，
kp= 1 ，
kp= 10，

根据上图 的变化,控制器的增益与带宽都受到 Kp变化的影响,但是随着 Kp 的增大,控制器增益在基波频率处的增益并未发生改变，只在非基波频率处增益相应的增 大，对应的带宽随着 Kp的增大而减小。所以随着 Kp 的 不断增大,使系统的抗干扰能力不断增强,但是并不能无 限增大,若 K p 2 过大会造成系统的振荡而影响其稳定性。计根据对控制器各个参数的分析,准 PR 控制参数的设 一般需要按照以下步骤设计[1 3]:
1）ωc值的确定,此值主要与系统截止频率的带宽需求有关（ωc可以调节谐振频段宽度，同时调节谐振峰值增益，ω0就是谐振频率点）;
2）Kr值的确定,此值主要根据系统所需的峰值增益 的大小来进行取值（Kr可以调节谐振峰值增益，同时调节谐振频段宽度）;
3）Kp值的确定,此值主要根据系统对比例增益的要求来选择最佳的Kp 值（Kp可以调节PR控制器的整体增益）。
按照上述步骤设计的控制器参数,使准 PR 控制器系 统具有很强的稳定性与抗干扰性,系统的控制效果达到最佳。根据本系统实际实验过程的需要,选择的准 PR 控制 参数如下：Kp=6.5，Kr =120，ωc=8，得到的准PR控制器 Bode 图如图 所示。

准 PR 控制的谐波补偿环

为了增强系统的抗干扰能力,在准 PR 控制器中增加各个主要频次谐波的谐振补偿环,使系统在谐波频率点处产生较大的增益,同时保证系统有足够的相角裕度和良好的动态性能。根据实际中谐振补偿方式的需要合理进行选择,谐振补偿环的传递函数为:

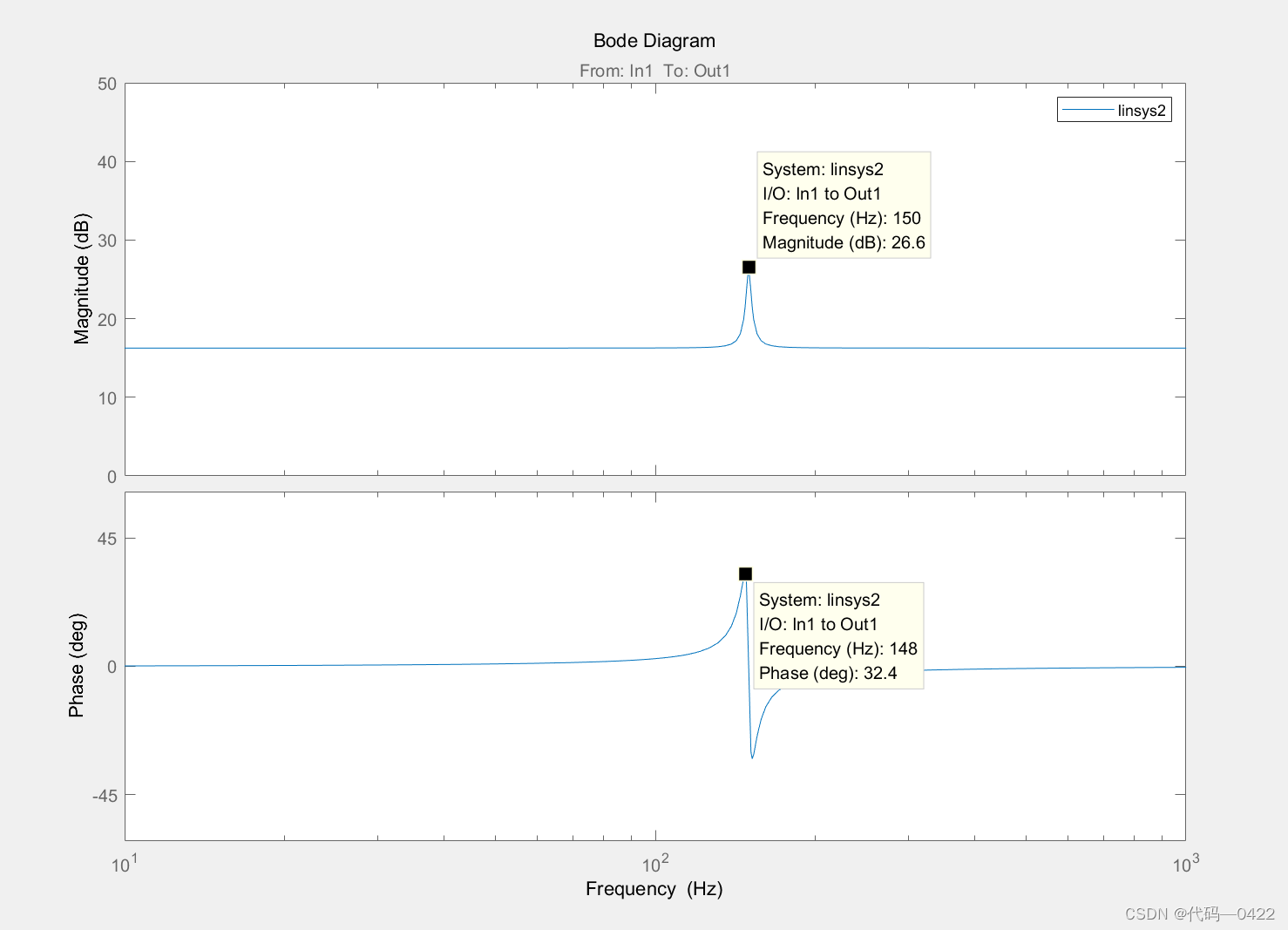

下面以 3 次谐波为例,如图所示。在准 PR 控制器 中添加 3 次谐波补偿环,并画出对应的 Bode 图。添加了谐波补偿环后,对应的谐波频率处产生了很大增益,实现了对应谐波的无静差追踪,同时抑制了谐波对系统电能质量的影响。一般情况下，通过添加特定次数的谐波补偿环,在实现对基波成分跟踪的同时，还能对特定次数的谐 波成分进行跟踪，实现对特定次数谐波的消除，从而减小了谐波造成的污染,提高了逆变器系统的电能质量。


为了观察准比例谐振控制器中三个参数的影响，同样用MATLAB绘制bode图，控制变量法来看。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
figure()
subplot(1,3,1)
Kp=1;Kr=100;wc=0.5*2*pi;wo=100*pi;PRs1=Kp+tf([2*Kr*wc,0],[1 2*wc wo*wo]);bode(PRs1);hold on;
Kp=10;Kr=100;wc=0.5*2*pi;wo=100*pi;PRs1=Kp+tf([2*Kr*wc,0],[1 2*wc wo*wo]);bode(PRs1);hold on;
Kp=100;Kr=100;wc=0.5*2*pi;wo=100*pi;PRs1=Kp+tf([2*Kr*wc,0],[1 2*wc wo*wo]);bode(PRs1);hold on;
legend('KP=1','KP=10','KP=100');title('变KP')
subplot(1,3,2)
Kp=1;Kr=10;wc=0.5*2*pi;wo=100*pi;PRs1=Kp+tf([2*Kr*wc,0],[1 2*wc wo*wo]);bode(PRs1);hold on;
Kp=1;Kr=100;wc=0.5*2*pi;wo=100*pi;PRs1=Kp+tf([2*Kr*wc,0],[1 2*wc wo*wo]);bode(PRs1);hold on;
Kp=1;Kr=1000;wc=0.5*2*pi;wo=100*pi;PRs1=Kp+tf([2*Kr*wc,0],[1 2*wc wo*wo]);bode(PRs1);hold on;
legend('Kr=10','Kr=100','Kr=1000');title('变Kr')
subplot(1,3,3)
Kp=1;Kr=100;wc=0.1*2*pi;wo=100*pi;PRs1=Kp+tf([2*Kr*wc,0],[1 2*wc wo*wo]);bode(PRs1);hold on;
Kp=1;Kr=100;wc=0.5*2*pi;wo=100*pi;PRs1=Kp+tf([2*Kr*wc,0],[1 2*wc wo*wo]);bode(PRs1);hold on;
Kp=1;Kr=100;wc=1*2*pi;wo=100*pi;PRs1=Kp+tf([2*Kr*wc,0],[1 2*wc wo*wo]);bode(PRs1);hold on;
legend('wc=0.1','wc=0.5','wc=1.0');title('变wc')

由bode图可知，Kp越大，其他低频段和高频段的增益越大；Kr越大，谐振点的增益越大，但附近周围频带的增益也相应有所增大；wc越大，周围频带的增益也相应有所增大。

而参数wc可以任意取一个较小的数，2 π × 0.1、2 π × 0.5、2 π × 1，因此真正需要整定的参数也就只有Kp和Kr了。


1.3 传递函数推导

从Bode图中可以发现，比例谐振控制器与二阶欠阻尼谐振系统极为相似，典型二阶系统的传递函数为。

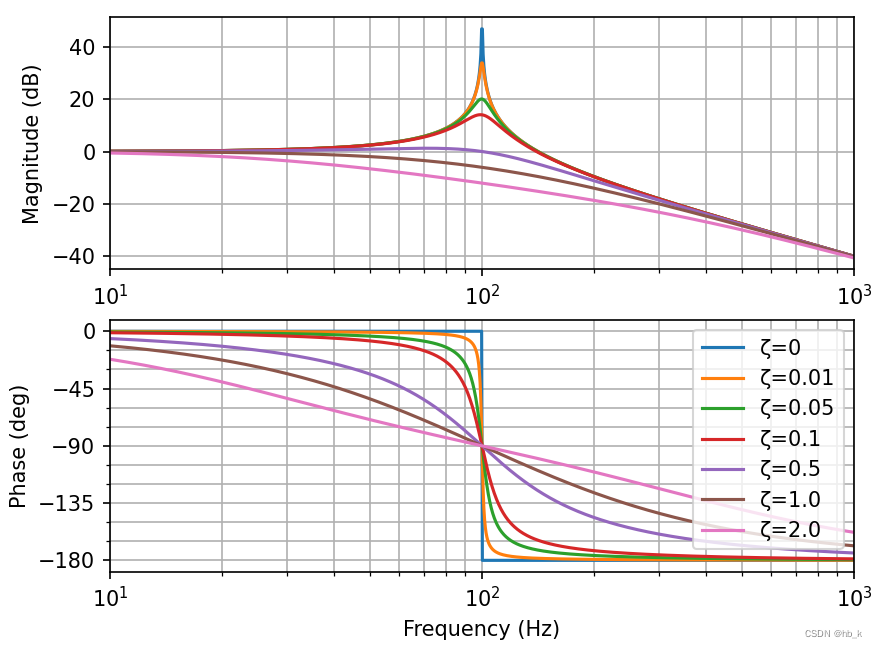

当ζ取不同值时，其Bode图为

将Bode图中的两条幅频曲线相减，即可得到PR Controller，Bode图中相减即实际增益的相除，即传递函数相除。

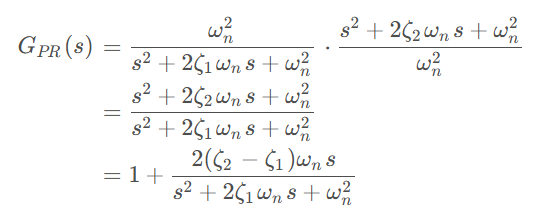

令 ζ1 ( 0.01 ) ) < ζ2 ( 0.5 )，计算两个二阶系统传递函数相除

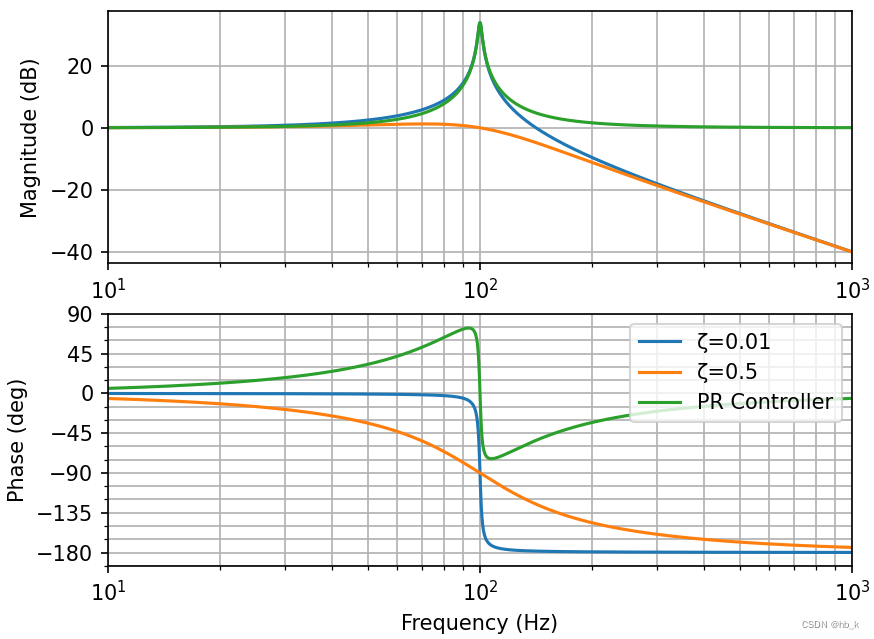

对应Bode图为

得到的传递函数和Bode图就是比例谐振控制器，对系数进行替换即可得到本文开头的比例谐振控制器传递函数。

当串联使用时，一般可将比例Kp设置为1，通过调节谐振增益的幅值和频宽设计合适的谐振控制器，通过双线性Z变换得到离散的控制器参数。

此外，当谐振频率变化时，比如开头提到的AC交流频率在45Hz~65Hz变化时，可以根据变化的频率，更新ωo，通过Z变换的系数关系式，实时刷新谐振控制器的离散控制系数。


1.4 单相离网逆变器

离网逆变器是把DC逆变出来的AC直接使用，输出接负载，控制对象是输出电压，力争低THD，幅值可控。

控制结构框图：

资源链接：

基于PR控制的单相离网逆变器
DSP工程


1.5 单相并网逆变器

并网逆变器是把DC逆变出来的AC电送入另一个交流系统，输出端接电网，控制对象是输出电流，力争低THD，幅值可控，且与电网电压同相位。

控制结构框图：

资源链接：

基于PR控制的单相并网逆变器控制


1.6 PR控制器离散化

目前而言，同一种控制方式有3种表达形式：

  • 时域，有连续时域和离散时域之分。
  • 复频域，又称s域。
  • z域。

在大学之前的学习一直都是时域下的，也是最容易理解的。大学期间接触到拉氏变换是由连续时域到复频域的变换，z变换是离散时域到z域的变换。

在连续时域下，描述不同时间点的方程称为微分方程。

在离散时域下，描述不同时间点的方程称为差分方程。

传递函数离散化后，函数中消掉了拉普拉斯算子“s”，同时出现了“z”。有一个公式需要认识。

以上公式，转化为单片机或DSP可以执行的命令为：

在前人研究基础上：

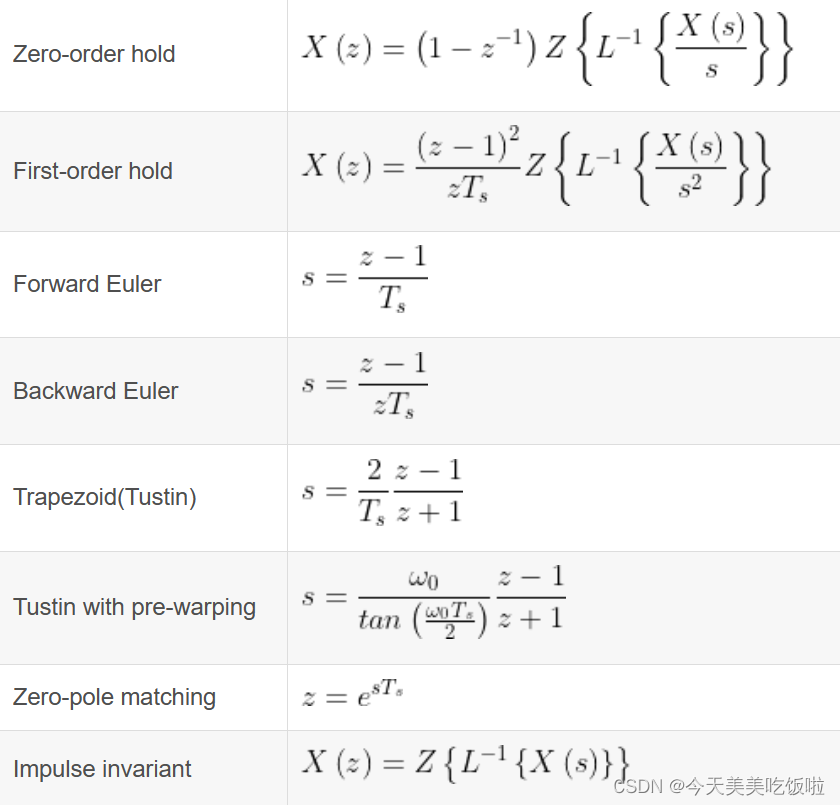

方法很多，选哪一个种呢？在TI写的数字锁相环算法库中有说明文档详细推导各个参数的计算，其中就涉及到连续传递函数离散化的问题，TI采用的Tustin。简单起见我们也选Tustin方法了。

看起来比较简单的方法是Forward Euler、Backward Euler、Trapezoid(Tustin)这三种了。直接把公式代入，用z消掉s就好了。

MATLAB也提供了传递函数离散化的内置函数c2d。

1
2
3
4
5
6
7
Ts=1/25000;
Kp=1;
Kr=100;
wc=0.5*2*pi;
wo=100*pi;
c=Kp+tf([2*Kr*wc,0],[1 2*wc wo*wo]);
d=c2d(c,Ts,'tustin');

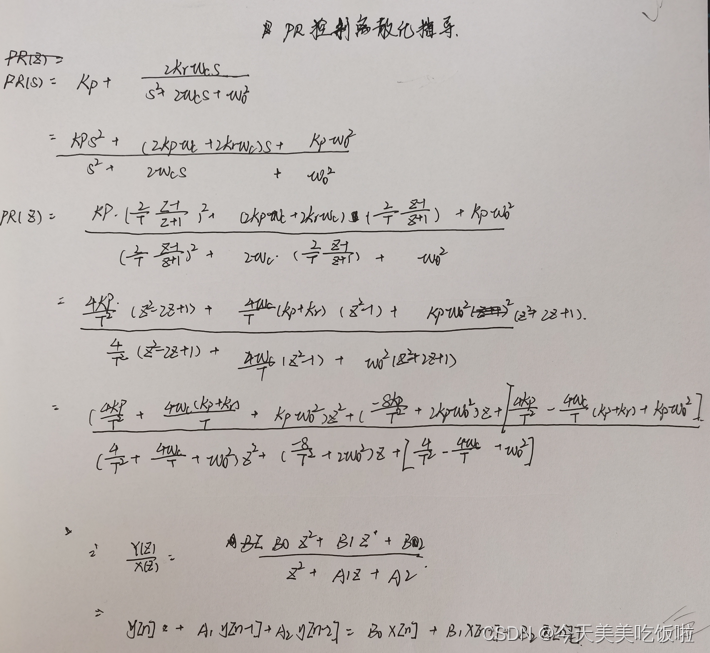

但是好像不能用MALTAB计算出准谐振一般表达式的离散化结果，索性直接带入化简得了。

过程略，结果如下。

在当初学习的时候会思考离散化里面的T到底是什么。我的理解就是，相邻两次以离散化的方式实现连续传递函数的时间间隔。在DSP中的控制一般写在中断中，那么对应的T即中断时间间隔。而在Simulink中，Powergui和模型设置这两个地方都能设置步长，到底哪个才是真正的呢？目前没有想明白，若想要验证的话设置为相同的步长即可。

当时学习的时候也有一个疑问，为什么在学习PID控制器的时候没有所谓的离散化步骤。怎么就直接把PID的C语言实现给写出来了呢？是因为PID的连续时域表达式简单，很容易就能推导出离散时域表达式，用的微积分的思想。而在学习PR控制器的时候，是先得到他的传递函数，即s域表达式，可以直接从s域到z域变换。

那实现数字一阶滤波器的时候呢？也是先根据模拟RC电路推导传递函数，再变到连续时域的一阶微分方程，离散时域。那稍微复杂一点的二阶甚至高阶滤波器呢，就是直接从s域到z域到离散时域的。

总之，当我们用数字方式实现控制时，根本目的是得到他的离散时域表达式。


1.7 离散化练习题

在Matlab中验证结果：

1
2
3
Kp=1;Ki=2;Kd=3;Ts=1e-3;
PID=tf([Kd,Kp,Ki],[1,0])
c2d(PID,1e-3,'tustin')

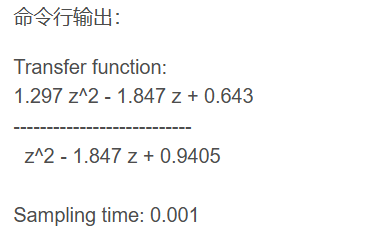

可得到：

Sampling time: 0.001

和计算结果一致。

同时Matlab的c2d()函数总共支持五种离散方法。

1
2
3
4
5
6
7
8
9
10

SYSD = C2D(SYSC,TS,METHOD) computes a discrete-time model SYSD with
sampling time TS that approximates the continuous-time model SYSC.
The string METHOD selects the discretization method among the following:
   'zoh'       Zero-order hold on the inputs
   'foh'       Linear interpolation of inputs
   'impulse'   Impulse-invariant discretization
   'tustin'    Bilinear (Tustin) approximation.
   'matched'   Matched pole-zero method (for SISO systems only).
The default is 'zoh' when METHOD is omitted.

使用Matlab离散PR控制器

1
2
3
4
5
6
Kp=1;
Kr=10;
wc=2*pi*5;
wo=2*pi*50;
PRs=Kp+tf([2*Kr*wc,0],[1,2*wc,wo^2])
PRz = c2d(PRs,1e-3,'tustin')

可得到，离散化后，数字实现的C语言为：



1.8 逆变器仿真模型中使用PR闭环控制器

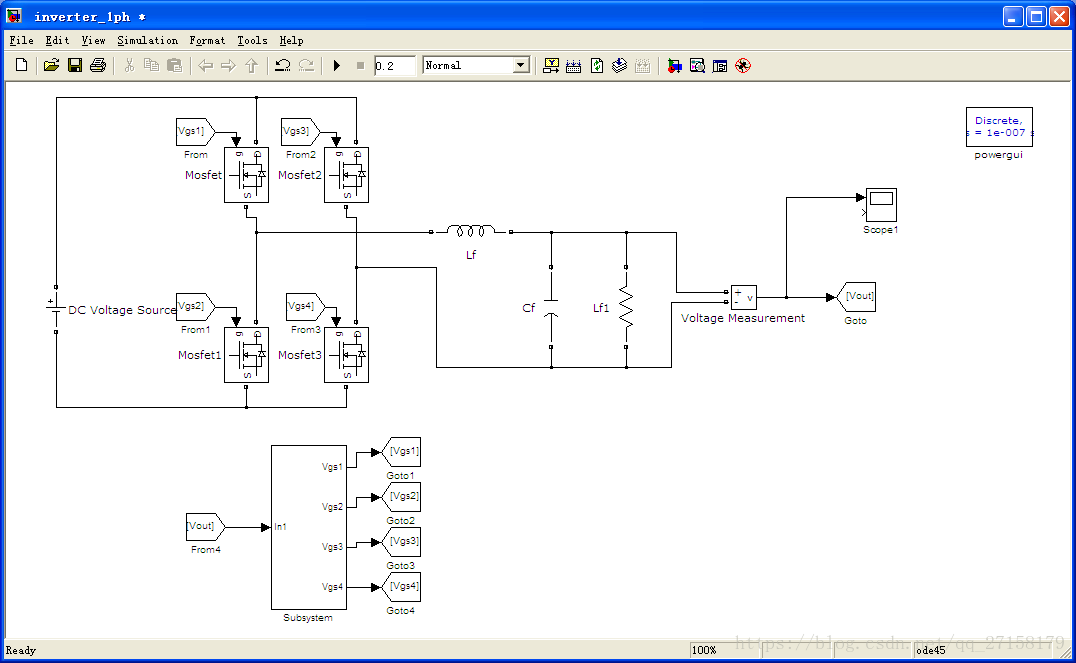

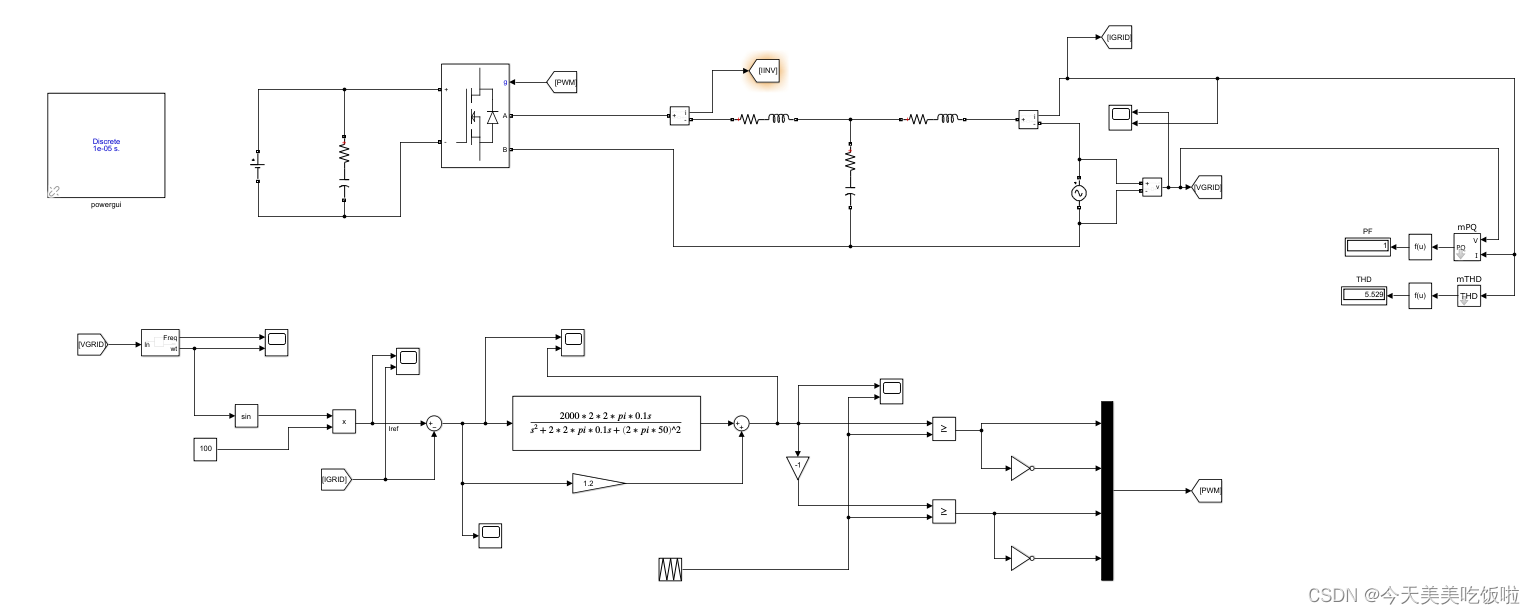

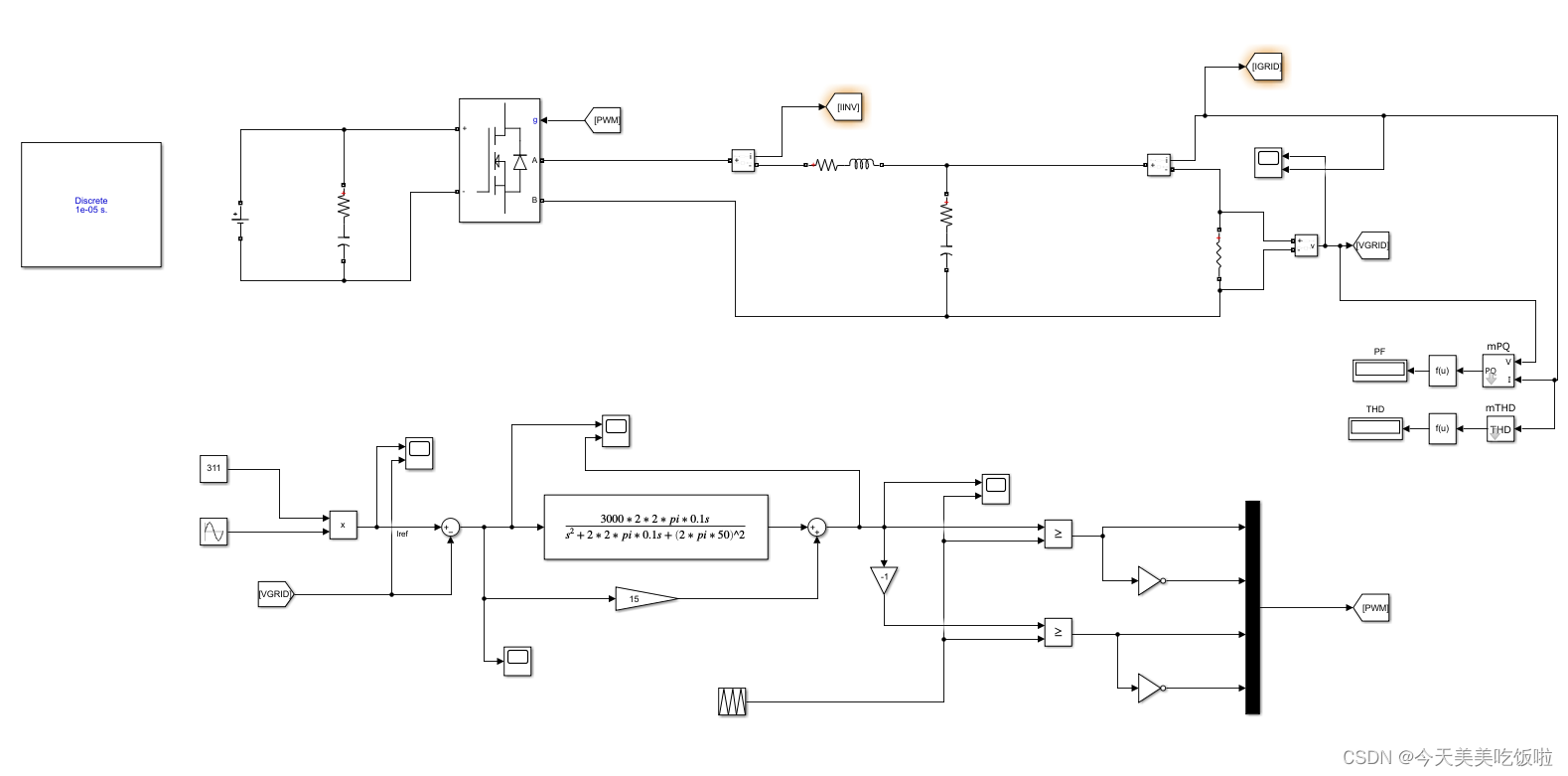

Matlab/Simulink搭建了模型：

电气主回路中参数：滤波电感Lf=47uH，滤波电容Cf=1uF，负载Lf1=30欧姆。

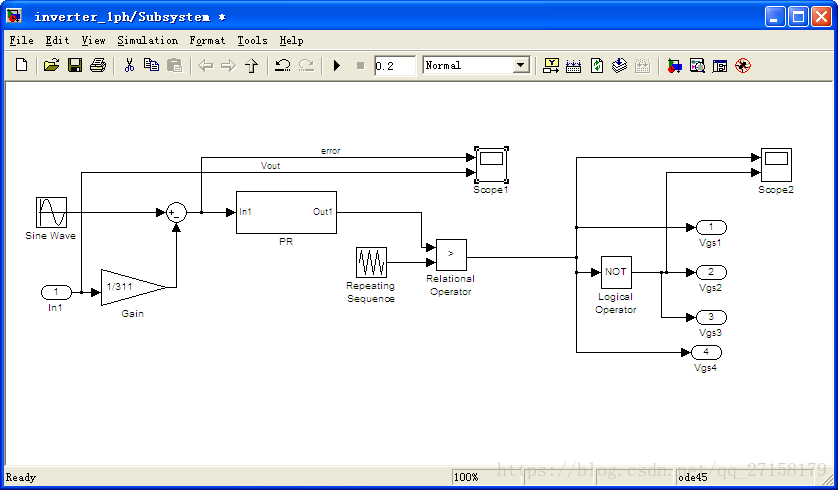

控制回路：

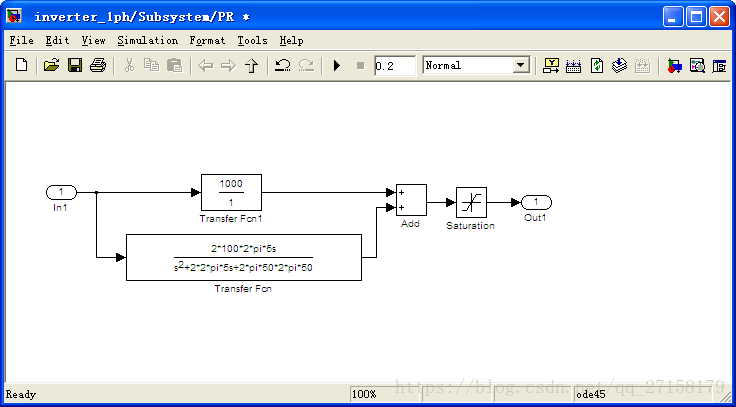

PR控制器实现框图：

经过参数优化后，Kp=1000，Kr=100；wc=2*pi*5；wo=2*pi*50；

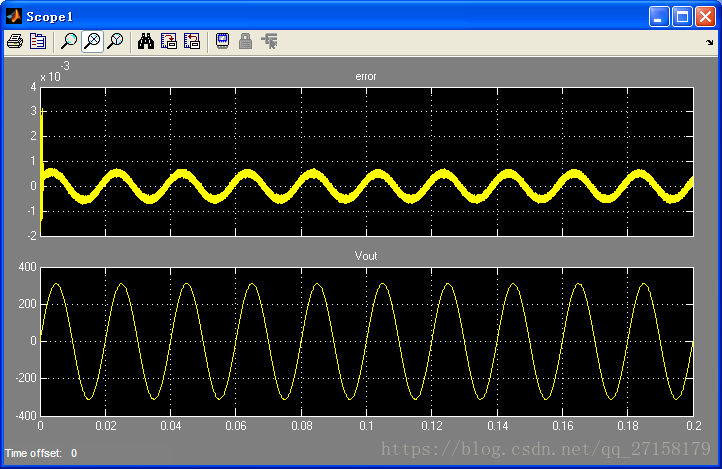

上图中，error = Vref - Vout/311。Vref为频率50Hz、幅值为1的正弦波。Vout是逆变器输出。可以看到闭环系统中误差可降到1mV *311=0.331V之内（1mV为error波形的幅值，311为电压标幺化基准值）。


1.9 DSP实现

有了Z域下的表达式，可以直接得到离散时域表达式，即差分方程。

以二阶为例：

则离散时域表达式为：

因此可以根据前面推导的PR控制器在Z域下的通用表达式，写出它的通用离散时域表达式。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
/*
 * myPR.c
 *
 *  Created on: 2023年4月25日
 *      Author: EnglishName
 */

#include <myAPP/myPR/myPR.h>

PR pr_v_ac = { 0 };
PR pr_i_ac = { 0 };

void PR_init(PR *p,float32 Kp,float32 Kr,float32 Ts,float32 wc, float32 wo)
{
    float temp = 0;
    p->Ts=Ts;
    p->Kp=Kp;
    p->Kr=Kr;
    p->wc=wc;
    p->wo=wo;
    temp = 4 / p->Ts / p->Ts + 4 * p->wc / p->Ts + p->wo * p->wo;

    p->B0 = (4 * p->Kp / p->Ts / p->Ts + 4 * p->wc * (p->Kp + p->Kr) / p->Ts
            + p->Kp * p->wo * p->wo) / temp;
    p->B1 = (-8 * p->Kp / p->Ts / p->Ts + 2 * p->Kp * p->wo * p->wo) / temp;
    p->B2 = (4 * p->Kp / p->Ts / p->Ts - 4 * p->wc / p->Ts * (p->Kp + p->Kr)
            + p->Kp * p->wo * p->wo) / temp;
    p->A1 = (-8 / p->Ts / p->Ts + 2 * p->wo * p->wo) / temp;
    p->A2 = (4 / p->Ts / p->Ts - 4 * p->wc / p->Ts + p->wo * p->wo) / temp;
    /*PRpr;
     * 差分方程
     * y[n]+A1[n-1]+A2[n-2]=B0x[n]+B1x[n-1]+B2[n-2]
     */
}

void PR_calc(PR *p)
{
    p->vo = -p->A1 * p->vo_1 - p->A2 * p->vo_2 + p->B0 * p->vi + p->B1 * p->vi_1
            + p->B2 * p->vi_2;

    // update and store
    p->vo_2=p->vo_1;
    p->vo_1 = p->vo;
    p->vi_2 = p->vi_1;
    p->vi_1 = p->vi;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
/*
 * myPR.h
 *
 *  Created on: 2023年4月25日
 *      Author: EnglishName
 */

#ifndef MYAPP_MYPR_MYPR_H_
#define MYAPP_MYPR_MYPR_H_

#include "F28x_Project.h"

typedef struct
{
    float Kp;
    float Kr;
    float wo;
    float wc;
    float Ts;
    float A0, A1, A2, B0, B1, B2;
    float vo, vo_1, vo_2;
    float vi, vi_1, vi_2;
} PR;

extern PR pr_v_ac;
extern PR pr_i_ac;

void PR_init(PR *p, float32 Kp, float32 Kr, float32 Ts, float32 wc, float32 wo);
void PR_calc(PR *p);

#endif /* MYAPP_MYPR_MYPR_H_ */

之前一直以为我把应用PR于单相逆变器的代码也上传了。代码可以移步这里
单相逆变器，单台运行、并联运行以及并联并网


1.10 C语言的一种实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/************************************************************
**  控制系数初始化
准谐振控制 G(s)=(2*wi*Kr*s)/(s^2+2*wi*s+w0^2);
tustin离散化 G(z)= (4*Kr*Ts*wi*z^2 - 4*Kr*Ts*wi)/((Ts^2*w0^2 + 4*wi*Ts + 4)*z^2 + (2*Ts^2*w0^2 - 8)*z + Ts^2*w0^2 - 4*wi*Ts + 4)
系数:
b0 = (4*Kr*Ts*wi)/(Ts^2*w0^2 + 4*wi*Ts + 4);
b2 = -b0;
a1 = (2*Ts^2*w0^2 - 8)/(Ts^2*w0^2 + 4*wi*Ts + 4);
a2 = (Ts^2*w0^2 - 4*wi*Ts + 4)/(Ts^2*w0^2 + 4*wi*Ts + 4);
其中，wi=1.5*pi;
************************************************************/
		EpsVoltCon_Reg.f32VoltCoff.a1 = -1.999439;//-1.9995648;
		EpsVoltCon_Reg.f32VoltCoff.a2 = 0.9996859;//0.9998115;
		EpsVoltCon_Reg.f32VoltCoff.b0 = 0.06020359;//0.04020359		// gain=256     wi = 1.5pi Ts= 1/20k
		EpsVoltCon_Reg.f32VoltCoff.b1 = 0;
		EpsVoltCon_Reg.f32VoltCoff.b2 = -0.06020359;//-0.04020359       //  改变Kr时改变b0和b2就可以，且正比关系；
1
2
3
4
5
6
7
8
9
10
/* 计算R控制器 */
#define CNTL_RC_F_C(v, c, x)			\
	v.errn2 = v.errn1;			\
	v.errn1 = v.err;			\
	v.err = x;					\
	\
	v.outn2 = v.outn1;		\
	v.outn1 = v.out;		\
	v.out = (c.b0 * v.err + c.b2 * v.errn2)		\
				- (c.a1 * v.outn1 + c.a2 * v.outn2);
1
2
// PR控制
CNTL_RC_F_C(EpsVoltCon_Reg.f32VoltCNTL, EpsVoltCon_Reg.f32VoltCoff, EpsVoltCon_Reg.f32VoltInstant_Ref - (ADValue.f32VINV));
1
2
3
4
5
6
CNTL_RC_F_C(EpsVoltCon_Reg.f32VoltCNTL, EpsVoltCon_Reg.f32VoltCoff, EpsVoltCon_Reg.f32VoltInstant_Ref - (ADValue.f32VINV));
//			EpsVoltCon_Reg.f32PIOut += (EpsVoltCon_Reg.kvp + EpsVoltCon_Reg.kvi) * EpsVoltCon_Reg.f32VoltCNTL.err
//																- EpsVoltCon_Reg.kvp * EpsVoltCon_Reg.f32VoltCNTL.errn1;
EpsVoltCon_Reg.f32PIOut = (EpsVoltCon_Reg.kvp) * EpsVoltCon_Reg.f32VoltCNTL.err;

EpsVoltCon_Reg.f32CurrRef = EpsVoltCon_Reg.f32PIOut + EpsVoltCon_Reg.f32VoltCNTL.out;

上述是直接根据离散化的方法来进行离散化，还有一种方法是可以将比例谐振控制器拆分成简单的积分组合，引进中间变量，以便于算法实现：
